Endüstriyel Balans Teknolojileri
Dikey Balans Makinaları
Dikey balans makinası; volan, fren diski, debriyaj parçası, kasnak, fan çarkı, pompa impelleri, türbin çarkı ve benzeri disk rotorlarının dengesizliğini ölçmek için kullanılır. Vertical balancing machine çözümlerinde parça dik eksenli tabla veya spindle üzerine fikstürle bağlanır, kontrollü hızda döndürülür ve tek düzlem ya da uygulamaya bağlı düzeltme verisi hesaplanır. BALANSTEK; parça aralığı, göbek geometrisi, üretim adedi, düzeltme yöntemi, otomasyon, güvenlik ve raporlama ihtiyaçlarını birlikte değerlendirerek uygun makine konfigürasyonunun belirlenmesine teknik destek sağlar.
Teklif Al →Parça Gruplarını İncele Teknik Tanım

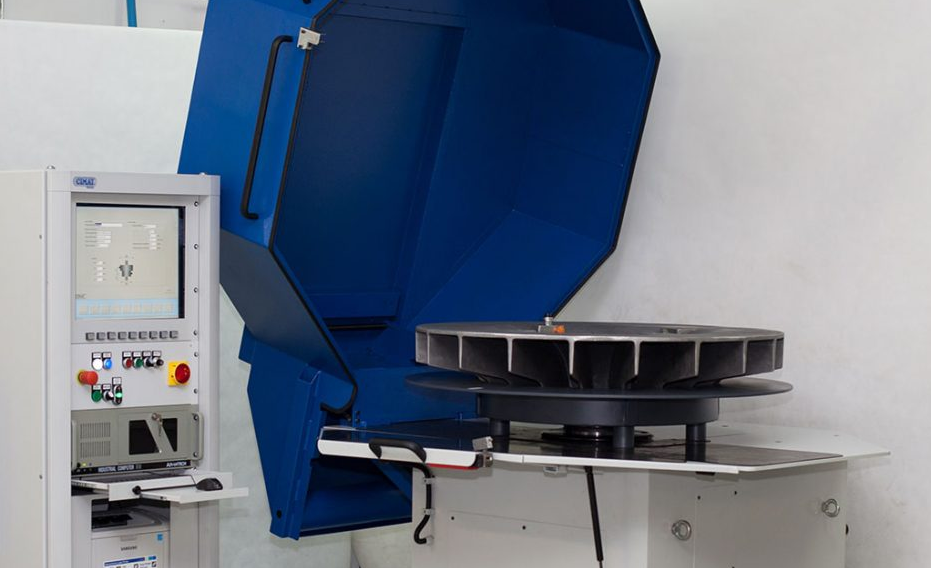

Dikey Balans Makinası Nedir
Dikey balans makinası, dönme ekseni düşey konumda bağlanan rotorların dengesizlik miktarını ve açısal konumunu belirleyen ölçüm sistemidir. Parça, tabla veya spindle üzerindeki fikstüre göbek, flanş, konik yüzey ya da özel bağlantıyla sabitlenir. Dikey yerleşim özellikle eksenel genişliği sınırlı, çapı belirgin ve tek yüzeyden bağlanabilen disk rotorlarında hızlı yükleme ve tekrarlanabilir merkezleme sağlayabilir.
Vertical balancing machines manuel ölçüm istasyonundan otomatik yükleme ve düzeltme hücresine kadar farklı yapılarda tasarlanabilir. Disk balancing machine, flywheel balancing machine, brake disc balancing machine veya impeller balancing machine ifadeleri aynı temel prensibin parça ailesine göre özelleştirilmiş uygulamalarını anlatır. Makine kapasitesi yalnız kilogramla belirlenmez; rotor çapı, yüksekliği, atalet momenti, göbek arayüzü, ölçüm devri, düzeltme yöntemi ve koruyucu kabin birlikte değerlendirilir.
Dikey makine çoğunlukla tek düzlem disk rotorlarına odaklansa da bazı konfigürasyonlar iki düzlem verisi sağlayabilir. Parçanın geometrik olarak disk biçiminde olması tek düzlem için otomatik yeterlilik değildir. Rotorun eksenel genişliği, çalışma davranışı, montaj yüzeyi ve hedef kalite teknik seçimde dikkate alınmalıdır. Genel ürün ailesi için balans makinaları, uzun rotorlar için yatay balans makinaları sayfası tamamlayıcıdır.
Ölçüm Mantığı
Çalışma Prensibi
Parça uygun fikstüre merkezlenip sıkıldıktan sonra tahrik sistemi rotoru kontrollü balans devrine çıkarır. Dengesiz kütle dönme sırasında merkezkaç kuvveti oluşturur. Makine gövdesindeki kuvvet veya titreşim sensörleri bu dinamik cevabı algılar; faz referansı ise rotor üzerindeki sabit açısal konumu her turda belirler. Ölçüm yazılımı genlik ve faz verisini kalibrasyon katsayılarıyla işleyerek düzeltme kütlesini hesaplar.
Operatör parça reçetesinde kütle, düzeltme yarıçapı, hedef kalite ve düzeltme yöntemini tanımlar. Sonuç eklenmesi ya da çıkarılması gereken kütle ve açı olarak gösterilir. Manuel sistemde operatör parçayı ayrı istasyonda deler veya ağırlık ekler. Entegre sistemde delme, frezeleme ya da başka onaylı yöntem makine içinde otomatik uygulanabilir. Düzeltme sonrasında yeni ölçüm koşusu alınır ve kalan dengesizlik hedef toleransla karşılaştırılır.
Fikstürün salgısı, dengesizliği ve merkezleme tekrarı ölçüm zincirinin parçasıdır. Parçanın göbek yüzeyi kirli, çapaklı veya hasarlıysa sonuç her bağlamada değişebilir. Sıkma kuvveti, bağlama açısı, referans noktası ve tahrik hızı reçetede sabit tutulmalıdır. Ölçümün mantığını anlamak için balanssızlık arızası ve rotor balansı içerikleri teknik temel sunar.
Parça Portföyü
Hangi Parçalar Dikey Balans Makinasında Balanslanır
Dikey balans makinesinin uygulama kapsamı tabla yükü, maksimum dönüş çapı, parça yüksekliği, atalet, fikstür, tahrik gücü ve koruyucu kabinle sınırlıdır. Aşağıdaki gruplar yaygın örneklerdir; her parçanın belirli bir modelde otomatik olarak ölçülebileceği anlamına gelmez. Teknik resim, gerçek parça ve üretim süreci üzerinden uygun konfigürasyon doğrulanmalıdır.
Volan
Volan balans makinası veya flywheel balancing machine, debriyaj volanı ve ağır disk rotorlarının tek düzlem dengesizliğini ölçebilir. Merkezleme için krank bağlantı deliği, pilot çap veya özel mandren kullanılır. Döküm farklılıkları, işleme, dişli çember ve bağlantı delikleri kütle dağılımını etkiler. Düzeltme delikleri üretici tarafından izin verilen bölgelerde, parçanın dayanımını azaltmayacak çap ve derinlikte uygulanmalıdır. Ağır volanlarda tabla kapasitesi kadar atalet, frenleme ve operatör yükleme güvenliği de kontrol edilir.
Disk
Disk balans makinası; düz, göbekli, delikli veya kanallı disk rotorlarını özel fikstürle ölçer. İnce disklerde düzlemsellik, bağlama sırasında eğilme ve yüzey salgısı dengesizlikten ayrılmalıdır. Parça tek yüzeyden merkezlenirken referans çapın üretim toleransı tekrarlanabilirliği belirler. Çok ince veya esnek diskler balans devrinde aerodinamik kuvvet ve elastik şekil değişimi gösterebilir. Düzeltme yöntemi delme, frezeleme, ağırlık ekleme veya tasarıma uygun başka bir proses olabilir.

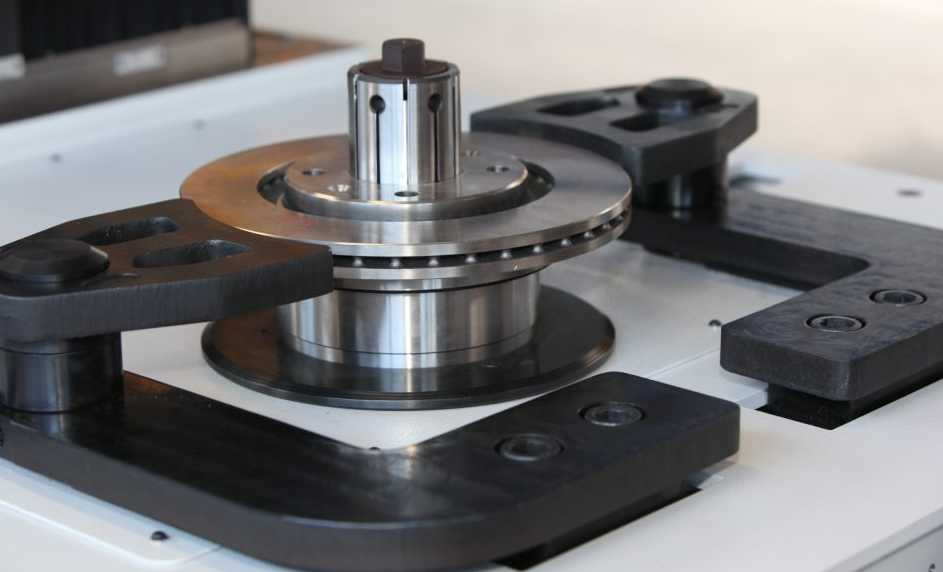

Fren Diski
Brake disc balancing machine, tek parça veya havalandırmalı fren disklerinin seri üretim kontrolünde kullanılabilir. Disk göbeği, sürtünme yüzeyleri ve havalandırma kanalları kütle dağılımını etkiler. Fikstür, tekerlek göbeği montajını tekrarlanabilir biçimde temsil etmelidir. Otomatik sistemlerde ölçüm ardından izin verilen bölgede delme ya da frezeleme yapılabilir. Kalınlık değişimi, yüzey salgısı ve geometrik eksantriklik balanssızlıktan farklı kalite özellikleridir; ayrı ölçüm ve kabul prosedürleri gerektirir.
Debriyaj
Debriyaj baskı plakası, kapak grubu ve ilgili disk bileşenleri dikey makinede uygun adaptörle ölçülebilir. Yaylar, perçinler, baskı yüzeyi ve bağlantı delikleri kütle dağılımını etkiler. Montaj grubunun her bileşeni ayrı dengeli olsa bile birleştirme toleransları toplam sonucu değiştirebilir. Fikstür gerçek cıvata düzenini ve merkezlemeyi temsil etmelidir. Seri üretimde parça tanıma, reçete seçimi ve sonuç kaydı yanlış modelin yanlış toleransla ölçülmesini önlemeye yardımcı olur.

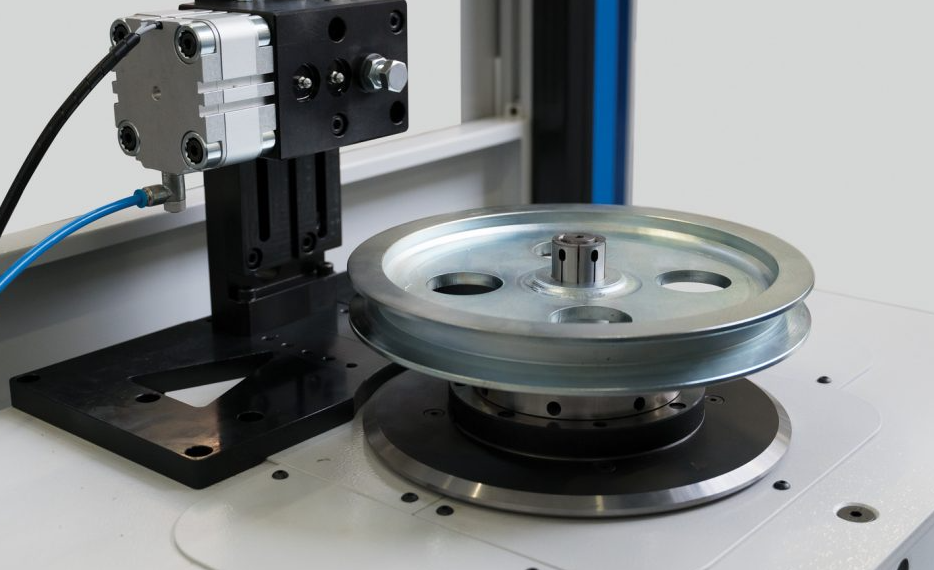

Kasnak
Kasnak balans makinası, V kayış, Poly V, dişli ve taper kasnakları ölçebilir. Dar kasnaklar tek düzlem yaklaşımına uygun olabilir; geniş ve çok kanallı parçalar moment etkisi gösterebilir. Konik burç, kama ve montaj cıvatalarının ölçüme dâhil edilip edilmeyeceği servis konfigürasyonuna göre tanımlanır. Fikstür konik veya silindirik göbeği salgısız merkezlemelidir. Delme noktaları kanal dayanımı, çevresel hız ve üretici tasarım sınırları içinde seçilir.

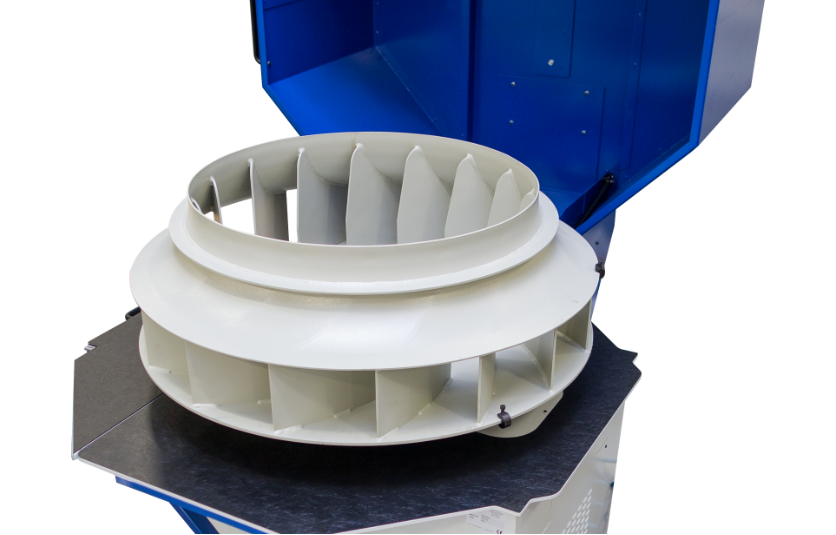

Fan Çarkı
Fan impeller balancing machine; küçük ve orta boy santrifüj fan çarkları, plug fanlar ve bazı aksiyel pervaneler için kullanılabilir. Kanat, göbek ve kapak plakası kaynakları kütle dağılımını belirler. Çark genişliği arttığında iki düzlem etkisi kontrol edilmelidir. Fan çarkı tek göbekten dikey bağlanabiliyorsa üretim akışı hızlanabilir; büyük veya uzun fan rotorları yatay makine gerektirebilir. Montajlı saha davranışı için fan balansı ve fan vibrasyonu değerlendirilir.
Impeller
Impeller balancing machine; kanatlı döner çarkların göbek üzerinden dikey bağlanmasına uygun tasarlanabilir. Açık, yarı açık veya kapalı geometrilerde hava cepleri, döküm farklılıkları, işleme ve kaplama kütle dağılımını etkiler. Fikstür kanatlara yük aktarmadan göbeği merkezlemelidir. Düzeltme bölgesi kanat kökü, arka plaka veya üreticinin izin verdiği yüzey olabilir. Küçük çaplı yüksek hızlı impellerlerde hedef tolerans, adaptör dengesizliği ve koruyucu kabin özellikle önemlidir.
Pompa Çarkı
Pump impeller balancing machine, pompa çarkı balansı için göbek ve mil deliğine uygun mandren kullanır. Santrifüj pompa çarklarında kanat kanalları, döküm boşlukları, aşınma ve kaplama dengesizlik oluşturabilir. Difüzör sabit bir parçadır ve rotor gibi balanslanmaz. Servis çarkları temizlenmeli, erozyon ve çatlak açısından incelenmelidir. Montajlı pompadaki kavitasyon, hizasızlık ve hidrolik kuvvetler ayrı problemlerdir; pompa vibrasyonu ölçümüyle değerlendirilir.
Türbin Çarkı
Turbine wheel balancing machine küçük veya orta boy rijit türbin çarklarının bileşen balansında kullanılabilir. Buhar, gaz veya hidro türbin uygulamalarında parça geometrisi, servis devri ve üretici prosedürü farklıdır. Çok yüksek hızlı, esnek veya havacılık sınıfı rotorlar standart dikey makineden farklı özel sistem, koruyucu kabin ve balans hızı gerektirebilir. Bileşen balansı, montajlı rotor grubunun yüksek hızlı doğrulamasıyla aynı işlem değildir. Fikstür ve düzeltme yöntemi malzeme dayanımına uygun olmalıdır.
Rotor
Rotor balancing machine ifadesi geniş bir makine ailesini kapsar. Dikey konfigürasyon; kısa, disk biçimli ve tek taraftan bağlanabilen rotorlar için uygundur. Uzun motor rotorları, şaftlar ve silindirler iki yataklı yatay sisteme ihtiyaç duyar. Elektrikli araçların bazı disk biçimli rotor bileşenleri özel fikstürle ölçülebilir; ancak komple motor rotorunun eksenel uzunluğu ve iki düzlem gereksinimi kontrol edilmelidir. Seçim parça çizimi ve gerçek dinamik davranış üzerinden yapılır.
Kaplin
Disk kaplin, flanş ve kısa kaplin gövdeleri dikey tablaya merkezlenerek ölçülebilir. Cıvatalar, kama, spacer ve montaj parçalarının ölçüm konfigürasyonuna dâhil edilip edilmeyeceği tanımlanmalıdır. Bileşenin tek başına dengeli olması montaj grubunun tamamen dengeli olacağını garanti etmez. Yüksek hızlı kaplinlerde sıkı tolerans, fikstür hassasiyeti ve güvenli koruma gerekir. Saha titreşimindeki geometrik kaçıklık balans problemi değildir; kaplin hizasızlığı ayrıca ele alınır.
Testere
Testere diski, ince ve yüksek çevresel hızda çalışan bir rotor olduğu için dengesizlik yüzey kalitesini, gürültüyü ve spindle yükünü etkileyebilir. Dikey bağlama, merkez deliği ve flanş yüzeyini tekrarlanabilir biçimde temsil etmelidir. Disk düzlemselliği, diş geometrisi ve gerilim dağılımı dengesizlikten ayrı kontrol edilir. Düzeltme delikleri kesme bölgesini ve mekanik dayanımı zayıflatmamalıdır. Büyük çaplı diskler için koruyucu kabin ve güvenli balans devri belirlenir.
Taşlama Diski
Taşlama diski balansında göbek, flanş ve disk grubu servis konfigürasyonuna uygun ölçülmelidir. Aşındırıcı malzeme kırılgan olduğundan sıkma kuvveti, çevresel hız ve koruyucu kabin kritik güvenlik konularıdır. Dikey balans makinası üretici prosedürü izin veriyorsa uygun adaptörle kullanılabilir. Düzeltme, flanş üzerindeki hareketli ağırlıklar veya tasarlanmış yöntemle yapılabilir; diskin rastgele delinmesi uygun değildir. Taşlama mili ve spindle grubunun balansı ayrı olarak değerlendirilebilir.
Freze
Freze gövdeleri ve takım tutucular kısa disk rotorları şeklindeyse dikey ölçüm sistemine bağlanabilir. Kesici uçların kütlesi, montaj vidaları, talaş kanalları ve konik arayüz toplam dengesizliği etkiler. Yüksek devirli takım sistemlerinde çok düşük tolerans, hassas fikstür ve özel balans sınıfı gerekebilir. Takım tutucu koniği temiz ve hasarsız olmalıdır. Parçanın gerçek spindle montajını temsil etmeyen adaptör sonucu yanıltabilir; üretici hız ve düzeltme talimatları korunmalıdır.
Disk Rotorları
Disk rotorları; endüstriyel ayırıcı diskleri, kesici diskler, flanşlar, tahrik plakaları ve özel proses rotorlarını kapsayabilir. Göbek geometrisi uygun olduğunda dikey makinede hızlı bağlama sağlanır. Disk kalınlığı, çap, atalet ve tek düzlem davranışı teknik seçimde belirleyicidir. Delik dizileri veya kanallar kütle dağılımını etkiler. Seri üretimde barkodla reçete seçimi, fikstür doğrulama ve otomatik düzeltme yanlış parça programı riskini azaltabilir.
Otomotiv Diskleri
Fren diski, debriyaj bileşeni, volan, tork konvertörü parçası, kasnak ve benzeri otomotiv diskleri dikey balancing machine üzerinde seri üretimle ölçülebilir. Otomatik yükleme, parça tanıma, sıkma, ölçme, delme veya frezeleme ve işaretleme aynı hücrede birleştirilebilir. Çevrim süresi kadar fikstür değişimi, talaş tahliyesi, ölçüm tekrarı ve veri izlenebilirliği önemlidir. Her modelin kendi tolerans, yarıçap ve düzeltme reçetesi bulunmalıdır.
Elektrikli Araç Rotorları
Elektrikli araç motorlarında rotorun mıknatıs, laminasyon, mil ve tutucu parçaları yüksek devirde hassas balans gerektirebilir. Kısa disk bileşenleri dikey sistemde ölçülebilirken komple uzun motor rotorları çoğunlukla yatay iki düzlem makinesine uygundur. Mıknatıs kuvvetleri, hassas yüzeyler, düşük tolerans ve seri üretim izlenebilirliği özel fikstür ister. Rotorun güvenli hızı, üretici prosedürü ve koruyucu sistem doğrulanmadan standart bir makineye uygunluk varsayılmamalıdır.
VolanDiskFren diskiDebriyajKasnakFan çarkıImpellerPompa çarkıTürbin çarkıRotorKaplinTestereTaşlama diskiFrezeDisk rotorlarıOtomotiv diskleriElektrikli araç rotorları
Düzeltme Yaklaşımı
Tek Düzlem Balans
Tek düzlem balans makinası, rotorun bir etkili düzlemindeki kuvvet dengesizliğini ölçer. Single plane balancing machine uygulamalarında parça eksenel olarak dar kabul edilir ve moment dengesizliğinin çalışma davranışına etkisi sınırlıdır. Düzeltme, tanımlı yarıçapta uygun açıya kütle ekleme veya malzeme çıkarma yoluyla yapılır. Volan, fren diski, kısa kasnak ve bazı impellerler bu yaklaşıma uygun olabilir.
Tek düzlem kararı yalnız görünüşe göre verilmez. Rotorun çap/genişlik oranı, servis devri, montaj arayüzü ve çalışma sırasındaki elastik davranışı dikkate alınır. Geniş fan çarkı veya çift yüzeyli rotor moment etkisi oluşturuyorsa iki düzlem balans gerekebilir. Dikey sistemin iki düzlem ölçüm kapasitesi makine tasarımına bağlıdır; gerekli uygulamada yatay iki düzlem balans makinası daha uygun olabilir.
Düzeltme yarıçapı değiştiğinde aynı dengesizlik momenti için gerekli kütle değişir. Yazılım sonucu gerçek işlem yarıçapına çevirmelidir. Delik veya freze konumu fiziksel bölmeye uymuyorsa vektörel dağıtım kullanılabilir. Son kontrol koşusu, kalan dengesizliğin belirtilen toleransın içinde olup olmadığını doğrular.
Üretim Kazanımları
Dikey Balansın Avantajları
Dikey yerleşim, göbekten bağlanan disk rotorlarında ergonomik yükleme, hızlı fikstürleme ve otomasyon imkânı sunabilir. Gerçek fayda parça ailesi ve üretim akışıyla uyumlu konfigürasyona bağlıdır.
- Disk rotorlarında kolay yükleme
- Tek taraftan fikstürleme
- Tek düzlem ölçüm verimliliği
- Hızlı reçete değişimi
- Otomatik düzeltmeye uygunluk
- PLC ve hat entegrasyonu
- Ölçüm sonuçlarının izlenmesi
- Kompakt üretim hücresi
- Parça işaretleme imkânı
- Tekrarlanabilir kalite kontrolü

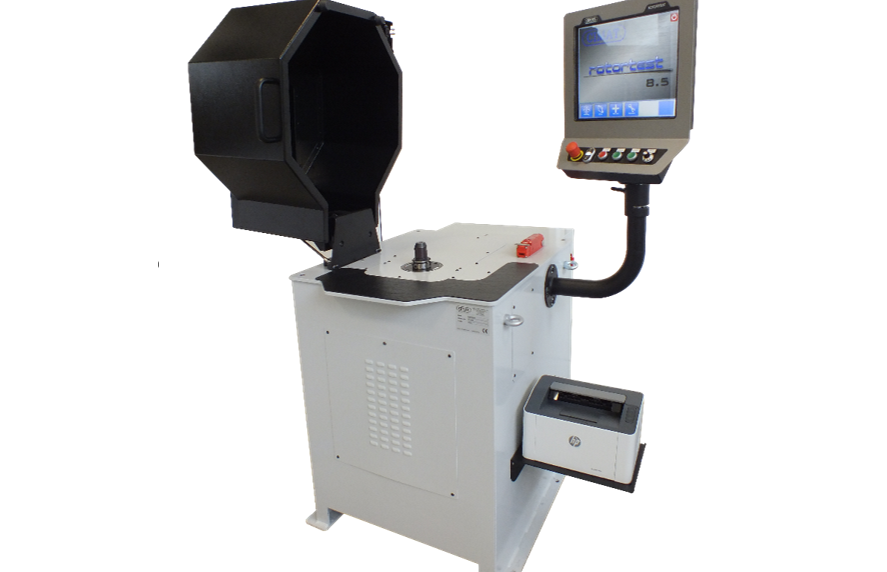

Makine Mimarisi
Yatay ve Dikey Balans Makinası Karşılaştırması
Dikey makine disk tipi parçayı tek göbek veya flanştan taşır; yatay makine ise rotoru iki yatak arasında kendi milleri ya da adaptörlerle destekler. Dikey sistem volan, fren diski, kasnak ve impeller gibi parçalarda hızlı yükleme sağlar. Yatay sistem motor rotoru, şaft, tambur, silindir ve uzun fan rotorlarında iki düzlem değerlendirmesine uygundur.
Makine yönü tek başına hassasiyeti belirlemez. Sensör sistemi, kalibrasyon, fikstür tekrarı, mekanik rijitlik ve çevresel koşullar sonuç üzerinde etkilidir. Dikey makinelerde fikstür ve göbek merkezlemesi; yatay makinelerde yatak yüzeyleri, adaptör ve tahrik kuvvetleri öne çıkar. Parça portföyünde hem disk hem uzun rotorlar varsa iki ayrı sistem gerekebilir.
Üretim adedi de seçimde önemlidir. Dikey makine otomatik yükleme ve entegre düzeltmeyle yüksek adetli disk parçalarına uyarlanabilir. Yatay universal machine çok çeşitli rotorları manuel veya yarı otomatik süreçte destekleyebilir. Teknik karar, bütün rotor matrisinin ağırlık, çap, uzunluk, yatak aralığı, devir, düzeltme ve güvenlik verileriyle verilmelidir.
Kabul Kriterleri
Balans Kalite Sınıfları
Balans kalite sınıfı, rotorun kullanım amacı ve servis devrine bağlı izin verilen özgül artık dengesizlik yaklaşımıdır. G değeri küçüldükçe aynı devirde hedef tolerans sıkılaşır; ancak daha küçük değer her rotor için otomatik olarak daha iyi değildir. Üretim toleransları, montaj arayüzü ve gerçek çalışma ihtiyacıyla uyumsuz aşırı sıkı sınıf gereksiz düzeltme çevrimlerine yol açabilir.
İzin verilen artık dengesizlik rotor kütlesine, devrine ve düzeltme yarıçapına göre hesaplanır. Tek düzlem parçalarında toplam tolerans bir etkili düzlemde değerlendirilir. Birimler ve yarıçap tanımı hatalıysa yazılım doğru ölçse bile uygulanan kütle yanlış olur. Bilgilendirme amaçlı balans toleransı hesaplama aracı kullanılabilir; nihai kabul parça teknik şartnamesine dayanmalıdır.
Rotor Balans Standardı
ISO 21940
ISO 21940 serisi rotor balans terminolojisi, prosedürleri, kalite gereklilikleri ve artık dengesizlik değerlendirmeleri için teknik çerçeve sağlar. Rotorun servis devri, kütlesi, kullanım amacı, kama konvansiyonu, montaj parçaları ve düzeltme düzlemleri tanımlanır. Standart belirli bir marka veya makine modelini zorunlu kılmaz; ölçüm sisteminin hedef toleransı güvenilir biçimde gösterebilmesi gerekir.
Dikey makinede fikstür kompanzasyonu ve parçanın servis merkezlemesi önemlidir. Ölçüm fikstür eksenine göre yapılırken parça gerçek montajında farklı bir referansa oturuyorsa sonuç değişebilir. ISO 21940 balans kalite sınıfları sayfası G sınıfları, özgül artık dengesizlik ve düzeltme yarıçapı ilişkisini ayrıntılı açıklar.
Makine yeterliliği, hedef toleransın altında ölçüm tekrarlanabilirliğiyle gösterilmelidir. Referans rotor, kalibrasyon kütlesi ve tekrarlı bağlama deneyleri fikstür ile makinenin ortak performansını değerlendirir. Ölçüm sonucu parça seri numarası ve reçetesiyle kayıt altına alınmalıdır.
Makine Titreşim Standardı
ISO 20816
ISO 20816 serisi, montajlı makinelerde gövde veya yatak üzerinden ölçülen mekanik titreşimin değerlendirilmesine yönelik farklı bir çerçevedir. Dikey balans makinasında ölçülen rotor artık dengesizliğiyle aynı büyüklük değildir. Balans makinası rotorun kütle dağılımını kontrollü koşulda ölçerken ISO 20816 yaklaşımı rotor-yatak-gövde-temel sisteminin işletme sırasındaki toplam cevabını ele alır.
Bir impeller veya fan çarkı atölyede tolerans içinde dengelense bile montaj sonrasında hizasızlık, rulman, gevşeklik, rezonans veya proses kuvvetleri yüksek titreşim oluşturabilir. Bu nedenle atölye balans sertifikası saha titreşim kabulünün yerine geçmez. ISO 20816 ile vibrasyon değerlendirme içeriği makine sınıfı, ölçüm noktası ve trend yaklaşımını açıklar.
Teknik Şartname
Dikey Balans Makinası Seçimi
Doğru seçim için parça matrisi hazırlanmalıdır. Minimum ve maksimum kütle, çap, toplam yükseklik, göbek çapı, bağlantı delikleri, atalet, hedef balans devri, servis devri ve yıllık adet her model için kaydedilir. Düzeltme yarıçapı ile delme, frezeleme veya ağırlık ekleme yöntemi belirtilir. Teknik resimler ve gerçek numune parçalar fikstür tasarımını kolaylaştırır.
Makine tablasının yük kapasitesi kadar devrilme momenti, atalet, tahrik torku ve maksimum dönüş çapı kontrol edilir. Çok hafif parçalarda sensör hassasiyeti, ağır parçalarda mekanik güvenlik ve frenleme belirleyicidir. Fikstür değişim süresi, reçete yönetimi ve operatör ergonomisi üretim kapasitesine etki eder.
Manuel, yarı otomatik veya tam otomatik yapı üretim adedine göre seçilir. Otomatik sistemde yükleme robotu, konveyör, parça tanıma, sıkma doğrulaması, düzeltme, talaş emişi, işaretleme ve sonuç aktarımı değerlendirilebilir. Koruyucu kabin ilgili hız ve parçanın olası enerji seviyesine uygun tasarlanmalıdır. Kesin kapasite iddiası, üretici teknik doğrulaması ve numune denemesi olmadan yapılmamalıdır.
Teknik teklif öncesinde mevcut prosesin incelenmesi, doğru makine boyutunun yanı sıra gereksiz opsiyonların ayrılmasına yardımcı olur. Genel seçim için balans makinaları çözümleri ve teknik kavramlar için döner ekipman sözlüğü kullanılabilir.
Üretim Konfigürasyonu
Opsiyonel Donanımlar
Opsiyonlar parçanın gerçek üretim akışına göre seçilmelidir. Gereksiz otomasyon yatırımı karmaşıklığı artırabilir; eksik güvenlik veya düzeltme ekipmanı ise makinenin kullanımını sınırlar. Fikstür setleri, hızlı bağlama, otomatik sıkma, parça kaldırma aparatı, konveyör ve robot yükleme yaygın seçeneklerdir.
Özel fikstürlerHızlı parça bağlamaOtomatik sıkmaRobot yüklemeKonveyörDelme ünitesiFrezeleme ünitesiTalaş emişiKoruyucu kabinBarkod okuyucuParça işaretlemeKalite sistemi bağlantısıUzaktan destekReferans rotorYükleme kaldıracıÖzel raporlama

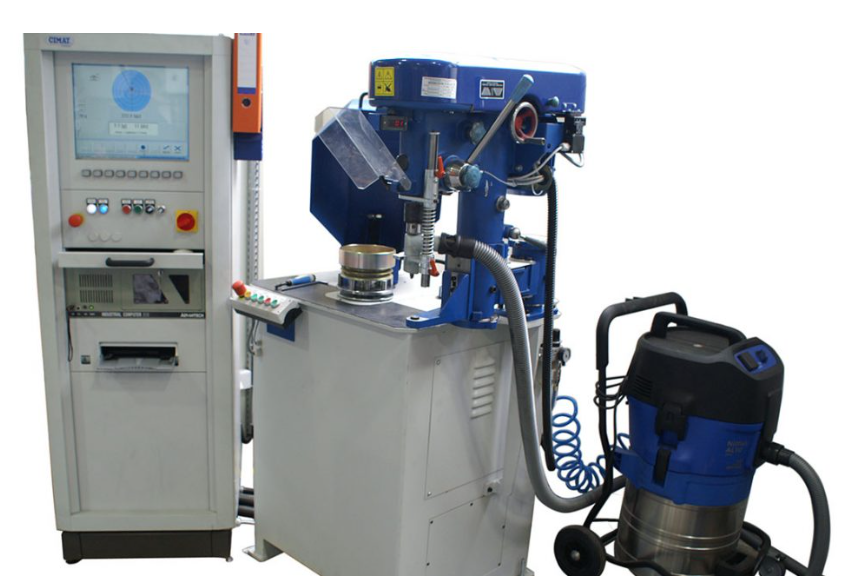

Entegre delme ünitesi belirtilen açı ve yarıçapta malzeme çıkarabilir. Frezeleme, daha büyük veya kontrollü kütle düzeltmesi için kullanılabilir. Talaşın sensör, fikstür ve hareketli bölgelere girmemesi gerekir. Barkod ve kamera sistemleri doğru reçeteyi seçebilir; ancak parça tanıma hataları mekanik doğrulamayla engellenmelidir. İşaretleme sistemi yalnız tolerans içindeki parçaya uygulanacak şekilde PLC mantığıyla kilitlenebilir.
Veri Toplama
Ölçüm Sistemi
Ölçüm sistemi kuvvet veya titreşim sensörleri, faz referansı, sinyal şartlandırma, veri toplama elektroniği ve analiz yazılımından oluşur. Rotor dönerken sensörler dengesizlik cevabını algılar. Faz referansı, parçadaki sabit açısal konumu her turda belirleyerek ağır noktanın yerini hesaplamaya yardımcı olur. Sert veya yumuşak yatak prensibi makinenin mekanik tasarımına göre seçilir.
Dinamik aralık, filtreleme, örnekleme, ortalama ve devir kararlılığı düşük toleranslarda önemlidir. Elektriksel gürültü, kablo yönlendirmesi ve topraklama ölçümü etkileyebilir. Sensör polaritesi ve montaj rijitliği bakım sonrasında doğrulanmalıdır. Sensör teknolojilerine ilişkin temel bilgiler vibrasyon sensörü seçimi ve vibrasyon sensörleri sayfalarında bulunur.
Yazılım sonuçları kütle, açı ve gerçek yarıçapla açık biçimde göstermelidir. Operatör saat yönü, parça bakış yönü ve sıfır referansını karıştırmamalıdır. Polar grafik, delik dizisi ve vektörel bölme fonksiyonları düzeltmeyi kolaylaştırır. Tekrarlı ölçümlerde değerler kararlı değilse fikstür, sıkma, parça salgısı ve sensör zinciri araştırılır.
İzlenebilirlik
Raporlama
Raporlama; parça numarası, seri numarası, reçete, operatör, tarih, balans devri, hedef tolerans, başlangıç ve son dengesizlik değerlerini içerebilir. Düzeltme açısı, yarıçapı, yöntemi ve çevrim sayısı kayıt altına alınır. Fikstür kimliği ile makine kalibrasyon durumu da kalite izlenebilirliğini güçlendirir.
Manuel rapor, PDF, ağ klasörü, veri tabanı veya fabrika kalite sistemine otomatik aktarım kullanılabilir. Veri alanları müşterinin üretim ve denetim gerekliliklerine göre yapılandırılır. Başarısız parça, yeniden işleme ve hurda durumları ayrı kodlanmalıdır. Sonuçların değiştirilmesini önlemek için kullanıcı yetkileri ve kayıt geçmişi yönetilir.
Balans raporu geometrik ölçüm veya saha vibrasyon raporunun yerine geçmez. Parça tolerans içinde olsa da montajlı makinede farklı problemler bulunabilir. Vibrasyon analizi ve FFT analizi montaj sonrası dinamik davranışın değerlendirilmesini destekler. Doğru vibrasyon ölçüm birimleri ve online durum izleme verileri, atölye sonucu ile işletme trendinin ayrı izlenmesine yardımcı olur.
Üretim Hücresi
Otomasyon
Otomatik dikey balans hücresi parça besleme, tanıma, yükleme, merkezleme, sıkma, ölçme, düzeltme, kontrol, işaretleme ve boşaltma adımlarını birleştirebilir. Otomasyon yüksek adet ve tanımlı parça ailesinde çevrim süresini ve operatör bağımlılığını azaltmaya yardımcı olur. Parça çeşitliliği yüksek ve adet düşükse manuel veya yarı otomatik çözüm daha esnek olabilir.
Robot ya da gantry yükleme parça yüzeyine zarar vermeden doğru yönlendirme sağlamalıdır. Fikstürde parça varlığı, sıkma basıncı ve referans konumu sensörlerle doğrulanır. Ölçüm başarısızsa sistem düzeltmeye geçmemeli; parça yeniden bağlama veya kontrol istasyonuna yönlendirilmelidir. Delme ve frezeleme sırasında talaş yönetimi, takım aşınması ve düzeltme derinliği izlenir.
Hat entegrasyonunda çevrim süresi yalnız balans ölçümünden oluşmaz. Yükleme, sıkma, hızlanma, ölçüm, yavaşlama, düzeltme, kontrol ve boşaltma süreleri birlikte hesaplanır. Model değişiminde fikstür, takım ve reçete değişimi planlanmalıdır. Otomasyon tasarımı bakım erişimi ve manuel kurtarma senaryolarını içermelidir.
Kontrol Mimarisi
PLC
PLC, dikey balans makinasının güvenlik dışı proses sıralamasını, tahrik durumunu, pnömatik veya hidrolik sıkmayı, kapı kilitlerini, düzeltme ünitesini ve hat haberleşmesini yönetebilir. Güvenlik fonksiyonları gerekli performans seviyesine uygun emniyet PLC’si veya güvenlik röleleriyle gerçekleştirilir. Standart PLC mantığı güvenlik sertifikalı devrelerin yerine kullanılmamalıdır.
Balans ölçüm bilgisayarı ile PLC arasında parça reçetesi, başlatma izni, hız durumu, ölçüm sonucu ve düzeltme komutları aktarılır. Haberleşme kesildiğinde makine güvenli duruma geçmelidir. Sensör teşhisi, valf zaman aşımı ve motor hataları operatöre anlaşılır mesajlarla gösterilir. Yetkisiz reçete değişikliği kullanıcı seviyeleriyle sınırlandırılır.
Fabrika MES veya kalite sistemi entegrasyonu için barkod, seri numarası, sonuç kodu ve ölçüm değerleri paylaşılabilir. Veri protokolü, ağ güvenliği ve kayıt sorumluluğu proje başında tanımlanmalıdır. Uzak erişim kullanılıyorsa müşteri güvenlik politikası ve yetkilendirme uygulanır.
Hassas Hareket
Servo Sistemleri
Servo motorlar rotorun kontrollü hızlanması, hassas açıya konumlanması ve düzeltme istasyonuna yönlendirilmesi için kullanılabilir. Ölçüm sonrasında ağır nokta belirli açıya çevrilerek delme veya frezeleme ünitesinin erişimine getirilebilir. Pozisyon doğruluğu redüktör boşluğu, kaplin rijitliği, enkoder çözünürlüğü ve mekanik ataletle birlikte değerlendirilir.
Yüksek ataletli volan veya disklerde servo boyutu yalnız nominal güce göre seçilmez. Hızlanma torku, frenleme enerjisi, çevrim sıklığı ve acil duruş koşulları hesaplanmalıdır. Rejeneratif enerji uygun direnç veya sürücü sistemiyle yönetilir. Tahrik adaptörü parçaya eksenel ya da radyal bozucu kuvvet aktarmamalıdır.
Otomatik açı konumlandırma düzeltme hatalarını azaltabilir; ancak rotor-fikstür kayması veya referans kaybı sonucu etkiler. Enkoder ve faz sensörü ilişkisi periyodik doğrulanmalıdır. Servo alarmı sonrasında parça konumu yeniden referanslanmadan otomatik düzeltmeye devam edilmemelidir.
Ölçüm Güvencesi
Kalibrasyon
Kalibrasyon, sensör ve ölçüm elektroniğinden alınan sinyalin düzeltme düzlemindeki gerçek dengesizlik miktarıyla ilişkilendirilmesidir. Bilinen kalibrasyon kütlesi belirli yarıçap ve açıda uygulanır. Üretici prosedürü, referans rotor ve fikstür konfigürasyonu izlenir. Permanent calibration bulunan sistemlerde tanımlı çalışma aralığı içinde farklı reçeteler kullanılabilir; özel fikstürler yine doğrulanmalıdır.
Fikstür kompanzasyonu, adaptörün kendi dengesizliğini parça sonucundan ayırmaya yardımcı olur. Ancak kir, çapak, sıkma farkı ve aşınma kompanzasyonu geçersiz kılabilir. Günlük referans kontrolünde aynı rotor birkaç kez sökülüp bağlanarak tekrarlanabilirlik gözlenebilir. Sonucun yalnız aynı bağlamada tekrarlanması merkezleme performansını göstermez.
Periyodik kalibrasyon planı kullanım sıklığına, kalite sistemine ve üretici önerisine göre hazırlanır. Makine taşınması, temel müdahalesi, spindle veya sensör değişimi, elektronik bakım ve çarpma sonrasında ek kontrol yapılır. Kalibrasyon kayıtları referans kütle izlenebilirliği, çevre koşulu ve ölçüm sonuçlarıyla saklanır.
Sürdürülebilir Performans
Bakım
Dikey balans makinasının bakım planı spindle, yataklar, tahrik, fikstür, sensör, kablo, pnömatik-hidrolik sistem, koruyucu kapı ve düzeltme ünitesini kapsar. Tabla ve fikstür yüzeyleri temiz tutulmalı; talaş, yağ ve kir merkezlemeyi bozmamalıdır. Sıkma elemanları aşınma, çatlak ve gevşeme açısından kontrol edilir.
Spindle salgısı ve yatak durumu periyodik ölçülür. Olağan dışı ses, sıcaklık veya titreşim görülürse referans rotor sonucu bozulmadan önce mekanik inceleme yapılır. Delme ve freze takımının aşınması çıkarılan kütleyi değiştirir; takım ömrü ve talaş tahliyesi izlenir. Koruyucu kabin, kapı kilidi ve acil duruş fonksiyonları düzenli test edilir.
Yazılım yedekleri, reçeteler, kullanıcı yetkileri ve rapor veri tabanı korunmalıdır. Kontrol bilgisayarı güncellemeleri makine üreticisiyle koordineli yapılır. Uzaktan destek bağlantısı yetkilendirilir. Bakım sonrasında kalibrasyon veya referans rotor kontrolüyle ölçüm zincirinin değişmediği doğrulanır.
Sektörel Kapsam
Kullanım Alanları
Dikey balans makinaları, disk rotorlarının üretildiği veya revize edildiği sektörlerde kullanılır. Her sektörde parça aralığı ve güvenlik koşulları farklıdır. Uygun model; gerçek parçalar, teknik resimler, üretim adedi ve düzeltme yöntemi üzerinden seçilir.
Savunma
Özel disk rotorları, fanlar ve hassas döner bileşenler yalnız yetkili teknik şartname, güvenlik ve izlenebilirlik prosedürleri kapsamında değerlendirilir. Malzeme ve üretici gereklilikleri makine konfigürasyonunu belirler.
Havacılık
Fan rotorları, kompresör çarkları ve türbin diskleri özel hız, adaptör, koruyucu kabin ve üretici prosedürü gerektirebilir. Standart dikey makinenin her havacılık parçasına uygun olduğu varsayılmaz.
Enerji
Pompa çarkları, fan çarkları, kaplinler ve bazı türbin bileşenleri ölçülebilir. Büyük veya esnek türbin rotorları özel yüksek hızlı ya da yatay sistem gerektirebilir.
Pompa
Açık, yarı açık ve kapalı pompa impellerleri göbekten fikstürlenebilir. Döküm, işleme, kaplama ve servis aşınması sonrası balans kontrolü yapılır; difüzör rotor olarak tanımlanmaz.
Fan
Santrifüj çarklar, plug fanlar ve küçük aksiyel pervaneler uygun göbek bağlantısıyla ölçülebilir. Geniş fan rotorlarında iki düzlem gereksinimi ve yatay makine seçeneği değerlendirilir.
HVAC
Plug fan, HVAC çarkı, blower ve egzoz fanı parçalarında hızlı fikstürleme üretim verimliliği sağlayabilir. Saha kanal ve yatak etkileri atölye balansından ayrı değerlendirilir.
Metal İşleme
Kasnak, disk, testere, freze gövdesi, taşlama diski ve özel tahrik plakaları ölçülebilir. Salgı, düzlemsellik ve işleme toleransları dengesizlikten ayrı kontrol edilir.
Makina İmalatı
Farklı müşteri rotorları için universal fikstür ve reçete yönetimi gerekir. Parça çeşitliliği yüksekse hızlı adaptör değişimi ve manuel düzeltme esnekliği ön plana çıkar.
Döküm
Volan, kasnak, fan ve pompa çarklarında döküm yoğunluk farkı dengesizlik oluşturabilir. Çatlak, boşluk ve işleme payı kontrol edilir; düzeltme alanı dayanımı zayıflatmamalıdır.
Çimento
Fan çarkları, separatör diskleri ve bazı proses rotorları üretim veya bakım sonrası ölçülebilir. Toz birikimi ve aşınma servis koşulunda kütle dağılımını değiştirebilir.
Madencilik
Kırıcı diskleri, kasnaklar, fan çarkları ve aşınan proses parçaları uygun kapasitede dengelenebilir. Ağır parçalar için tabla, atalet, yükleme ve koruyucu sistem doğrulanmalıdır.
OtomotivSavunmaHavacılıkEnerjiPompaFanHVACMetal işlemeMakina imalatıDökümÇimentoMadencilik
Teknik Yaklaşım
Neden BalansTek
Dikey balans makinası yatırımı yalnız makine kapasitesi seçimi değildir. Parça portföyü, fikstür, tahrik, ölçüm hassasiyeti, düzeltme yöntemi, otomasyon, güvenlik ve raporlama aynı proses içinde çalışmalıdır. BALANSTEK, teknik gereksinimlerin rotor ve üretim akışı üzerinden tanımlanmasına odaklanır; uygun olmayan tek bir katalog değerine dayanarak kesin sonuç iddiasında bulunmaz.
Değerlendirme sırasında minimum ve maksimum parçalar, kritik göbek geometrileri, hedef çevrim, tolerans ve mevcut düzeltme uygulaması ele alınır. Manuel, yarı otomatik ve otomatik alternatiflerin işletme ihtiyacına etkisi karşılaştırılır. Fikstür değişimi, operatör ergonomisi, yükleme, talaş yönetimi ve kalite sistemi bağlantısı proje kapsamına göre planlanır.
Balans teknolojisinin saha davranışıyla ilişkisi de önemlidir. Atölyede dengelenen rotor montaj sonrasında rulman, hizalama, gevşeklik veya rezonans etkisi gösterebilir. Bu ayrım için yerinde balans, mekanik gevşeklik, rezonans ve Teknik Akademi kaynakları kullanılabilir.
Merak Edilenler
Sık Sorulan Sorular
Dikey balans makinası ne işe yarar?
Dikey balans makinası, dönme ekseni dikey konumda bağlanan disk biçimli rotorların dengesizlik miktarını ve açısal yerini ölçer. Volan, fren diski, kasnak, fan çarkı, pompa impelleri, kaplin ve benzeri parçalar uygun fikstürle ölçülebilir. Sensör ve faz referansından alınan veriler yazılımda işlenerek düzeltme kütlesi hesaplanır. Makine seçimi parça kütlesi, çapı, yüksekliği, atalet momenti ve hedef kaliteye bağlıdır.
Dikey ve yatay balans makinası arasındaki fark nedir?
Dikey makinede rotor ekseni dikeydir ve disk tipi parçalar çoğunlukla flanş, göbek veya özel fikstür üzerinden bağlanır. Yatay makinede rotor kendi milleri ya da adaptörleriyle iki yatak arasında desteklenir; uzun şaft ve silindirler için uygundur. Bir sistem diğerinden her durumda üstün değildir. Rotor geometrisi, düzeltme düzlemi, bağlama, üretim adedi ve güvenli tahrik koşulları seçimi belirler.
Dikey balans makinasında hangi parçalar ölçülebilir?
Volanlar, fren diskleri, debriyaj parçaları, kasnaklar, fan ve pompa çarkları, impellerler, türbin çarkları, disk kaplinler, testere ve taşlama diskleri uygun makine ile ölçülebilir. Bununla birlikte her dikey makine bütün parçaları otomatik olarak kapsamaz. Parça kütlesi, çapı, göbek geometrisi, bağlama fikstürü, düzeltme yöntemi, güvenli devir ve koruyucu kabin kapasitesi uygulama öncesinde doğrulanmalıdır.
Tek düzlem balans nedir?
Tek düzlem balans, rotorun bir etkili düzlemindeki kuvvet dengesizliğinin ölçülerek uygun açıda kütle ekleme veya çıkarma yoluyla azaltılmasıdır. Eksenel genişliği küçük disk rotorları bu yaklaşıma uygun olabilir. Ancak parçanın disk görünümünde olması tek başına yeterli değildir; çalışma devri, genişlik, bağlantı geometrisi ve moment etkisi değerlendirilir. Düzeltmeden sonra rotor yeniden ölçülerek kalan dengesizlik doğrulanır.
Dikey balans makinası nasıl kalibre edilir?
Kalibrasyon, bilinen kütle ve yarıçap değerlerinin makine ölçüm sinyaliyle ilişkilendirilmesidir. Üretici prosedürüne göre referans rotor veya kalibrasyon ağırlıkları kullanılır. Fikstür, sensör, faz referansı ve yazılım zinciri birlikte doğrulanır. Günlük referans kontrolü ile izlenebilir periyodik kalibrasyon aynı işlem değildir. Fikstür değişimi, makine taşınması, sensör müdahalesi veya büyük bakım sonrasında ek doğrulama yapılmalıdır.
Balans kalite sınıfı nasıl belirlenir?
Balans kalite sınıfı rotorun kullanım amacı, servis devri, kütlesi, montaj biçimi ve üretici şartlarına göre belirlenir. Daha küçük G değeri her uygulamada otomatik olarak daha doğru değildir. İzin verilen özgül artık dengesizlik, devir arttıkça değişir ve gerçek düzeltme yarıçapına uygun kütleye çevrilir. Nihai tolerans ISO 21940 yaklaşımıyla birlikte rotorun teknik şartnamesi üzerinden doğrulanmalıdır.
Otomatik düzeltme sistemi gerekli midir?
Otomatik düzeltme; yüksek üretim adedi, kısa çevrim süresi ve tekrarlanabilir delme veya frezeleme ihtiyacı bulunan hatlarda avantaj sağlayabilir. Düşük adetli, çok çeşitli veya manuel düzeltmeye uygun parçalar için zorunlu değildir. Karar parça geometrisi, düzeltme yöntemi, talaş yönetimi, operatör süresi, kalite kaydı ve yatırım hedefiyle verilmelidir. Otomasyon her rotor için aynı fikstür ve programın kullanılacağı anlamına gelmez.
Fikstür dengesizliği ölçümü etkiler mi?
Evet. Fikstürün dengesizliği, salgısı, kirlenmesi veya tekrarlamayan merkezlemesi parça sonucu gibi görünebilir. Fikstür mümkün olduğunca dengeli, rijit ve tekrar edilebilir olmalıdır. Sıfırlama ya da fikstür kompanzasyonu üretici prosedürüne uygun yapılır. Parça her bağlamada farklı açıyla sonuç veriyorsa göbek yüzeyi, sıkma kuvveti, salgı, adaptör temizliği ve referans konumu kontrol edilmelidir.
Dikey balans makinası satın alırken hangi bilgiler gerekir?
Minimum ve maksimum parça kütlesi, çap, yükseklik, göbek ve bağlantı ölçüleri, atalet, balans devri, hedef kalite, yıllık adet ve düzeltme yöntemi hazırlanmalıdır. Manuel veya otomatik yükleme, delme ya da frezeleme, PLC bağlantısı, raporlama ve güvenlik kabini beklentileri de belirtilmelidir. Teknik resim ve parça örnekleri, uygun tabla, fikstür, tahrik ve sensör konfigürasyonunun belirlenmesini kolaylaştırır.
Balans sonrası kontrol ölçümü neden gereklidir?
Hesaplanan düzeltme uygulanırken gerçek delik konumu, çıkarılan malzeme, ağırlık yarıçapı veya fikstür tekrarı teorik değerden sapabilir. Rotor yeniden döndürülerek kalan dengesizlik ölçülür ve hedef tolerans doğrulanır. Kontrol koşusu aynı zamanda gevşek bağlama, yanlış açı, sensör kararsızlığı ve program hatası gibi sorunları ortaya çıkarabilir. Ölçümle doğrulanmayan bir düzeltme tamamlanmış kabul edilmemelidir.
